曲管压力平衡型膨胀节 |
|

|

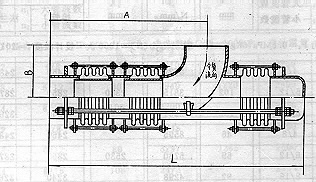

一.结构简图 |
 |
二、产品代号标注:
SGE ·QPH (SK)·Pd / DN×(nt+np)-J(F)
SGE:本公司膨胀节代号;QPH:曲管压力平衡型;SK:S双层 K铠装环(结构型式);
Pd:设计压力(kgf/cm2);DN:公称通径(mm);
(nt+np):波数(nt通道端波数和 np平衡端波数);J(F):联接型式(J接管,F法兰)
|
三、产品结构特点:
此类膨胀节的前部(通道端)有两个工作波纹管,可以吸收来自弯管段产生的横向位移;后部(平衡端)有一个平衡波纹管,它可以吸收来自直管段的轴向位移.当弯管段产生横向位移时,大拉杆上球螺母绕球面垫圈转动,同时大拉杆承受内压的推力,因此该膨胀节常用于泵、罐、压缩机、汽轮机出口处,以减少对上述设备的作用力。 |
四、安装使用注意事项:
1.内衬筒方向应与介质流向一致(膨胀节上有流向标志); 2.现场安装完后,须拆除小拉杆; 3.为了减少支座受力,产品在安装时可进行”预变形”.轴向即可预拉或预压;横向即进行冷紧,冷紧是取实际补偿量的一半即1/2Y,在横向变形的反方向进行冷紧。
|
公称
通径
DN
mm |
通道端波数
nt |
平衡端波数
np |
补偿量 mm |
轴向单波刚度
Kx0
N/mm |
横向总刚度
Ky
N/mm |
尺寸 mm |
产品长度L mm |
产品
类型 |
轴向
X0 |
横向
Y0 |
A |
B |
联接型式 |
接管J |
法兰F |
设计压力Pd=0.2Mpa(2kgf/cm2)疲劳寿命N=105次 设计温度 t=20℃ 工作温度≤150℃ |
1000 |
8
(4+4) |
6 |
30 |
30 |
1393 |
71 |
3090 |
1020 |
4790 |
4802 |
QPHS |
1100 |
1490 |
91 |
3190 |
1120 |
4965 |
4977 |
1200 |
1594 |
114 |
3290 |
1220 |
5140 |
5152 |
1300 |
1700 |
142 |
3390 |
1320 |
5315 |
5327 |
1400 |
10(5+5) |
7 |
1807 |
101 |
3780 |
1420 |
5870 |
5882 |
1500 |
1590 |
102 |
3880 |
1520 |
6045 |
6057 |
1600 |
1682 |
94 |
4180 |
1620 |
6436 |
6448 |
1700 |
1774 |
111 |
4340 |
1720 |
6761 |
6773 |
1800 |
1867 |
130 |
4440 |
1820 |
6936 |
6948 |
1900 |
1960 |
151 |
4540 |
1920 |
7111 |
7123 |
2000 |
2858 |
243 |
4640 |
2020 |
7286 |
7298 |
设计压力Pd=0.6Mpa(6kgf/cm2)疲劳寿命N=105次 设计温度 t=20℃ 工作温度≤150℃ |
700 |
8
(4+4) |
6 |
20 |
20 |
2651 |
154 |
2288 |
700 |
3765 |
3777 |
QPHSK |
800 |
2811 |
208 |
2388 |
800 |
3940 |
3952 |
900 |
2974 |
176 |
2688 |
900 |
4315 |
4327 |
1000 |
10(5+5) |
7 |
30 |
30 |
4106 |
236 |
2890 |
1000 |
4702 |
4714 |
1100 |
4382 |
211 |
3198 |
1100 |
5085 |
5097 |
1200 |
4680 |
265 |
3298 |
1200 |
5260 |
5272 |
1300 |
4985 |
242 |
3648 |
1300 |
5735 |
5747 |
1400 |
4021 |
226 |
3748 |
1400 |
5910 |
5922 |
1500 |
4261 |
209 |
4048 |
1500 |
6295 |
6307 | | |
