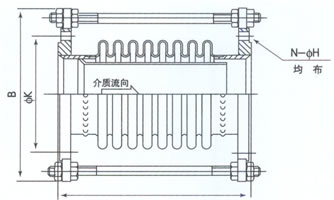

| 一、结构简图 |
 |

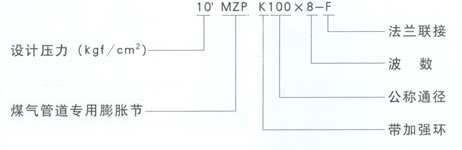

| 二、产品代号标注 |
 |
三、产品结构特点
该膨胀节由一个波纹管和两个端接管及法兰构成。它通过波纹管的柔性变形来吸收管线轴向位移(也有少量的横向位移及角位移)，端接管焊上法兰再与管道法兰联接。膨胀节上的小拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。该类膨胀节结构简单，价格低廉，安装维修方便，因而凡是在煤气主管线及桥架上可能的地方应优先予以考虑。
四、安装使用注意事项
1。内衬筒的方向与介质流向一致(膨胀节上有流向标志)：
2、现场安装完毕后，必须拆除拉杆；
3．为了减少管架受力，可对此类膨胀节在安装前进行预变形(预拉或预压)，用户需要时请在签合同中注明。 | | | |
