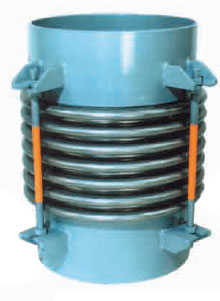

通用型波纹补偿器

            江苏耀宇新型管业有限公司 是专业位于苏中地区--姜堰市,毗邻宁通高速,水陆交通便捷。公司创建于1995年,新址落成姜堰市娄庄镇,现拥有先进的生产设备和全新的管理体系,公司已通过iso9001:2000国际质量体系认证。
    本公司专业从事液压工具研发、生产及销售,主要产品有膨胀节补偿器旋转补偿器套筒补偿器非金属补偿器四氟补偿器波纹补偿器金属软管等系列产品。产品和技术广泛应用于电力、石化、化工、冶金、矿山、纺织、造纸......

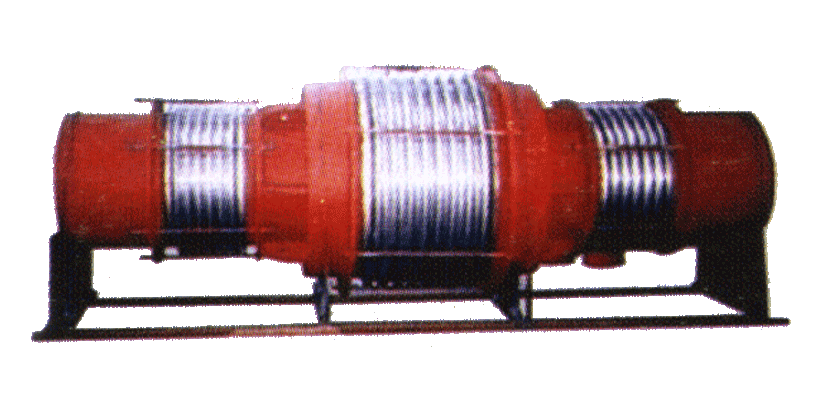

    压力平衡型膨胀节的前部(输流端)有二个工作波纹管,后部(育端)有一个平衡波纹管构成。工作波纹管吸收来自弯管段产生的横向位移;平衡波纹管吸收来自直管段的轴向位移,当弯管须产生横向位移时拉杆上球面螺母挠球面垫圈转动,同时拉杆承受内力推力,因此该膨胀节常用泵、罐、压缩机、汽轮机出口处,以减少对上述设备的作用力。
    波纹膨胀节能够起到伸缩作用主要是靠波纹管来实现的,对波纹膨胀节的功能及强度设计主要是对波纹管的设计,对波纹管的不同设计及组合,可以使波纹管拉伸、压缩或弯曲,从而形成轴向、横向、角向三种基本形式的波纹膨胀节。
    标准编号:gb/t 12777-2008
    波纹膨胀节标准名称:金属波纹管膨胀节通用技术条件
    颁布部门:中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
    内容简介:本标准规定了金属波纹管膨胀节的定义、分类、要求、试验方法、检验规则、标志及包装、运输、贮存等。本标准适用于安装在管道中其挠性件为整体成形无加强u形、加强u形、ω形和矩形波纹管的圆形膨胀节的设计、制造和检验。压力容器用膨胀节的设计、制造和检验亦可参照使用。
    波纹补偿器工作原理:
    波纹补偿器的主要弹性元件为不锈钢波纹管,依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。其作用可以起到
    1.补偿吸收管道轴向、横向、角向热变形。
    2.吸收设备振动,减少设备振动对管道的影响。
    3.吸收地震、地陷对管道的变形量。
    波纹管补偿器又称膨胀节,伸缩节,英文名称为expansion joints,bellow expansion joint,是一种挠性、薄壁、有横向波纹的具有伸缩功能的器件,它由金属波纹管与构件组成。波纹管补偿器的工作原理主要是利用自身的弹性变形功能,补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移,补偿的作用具有耐压、密封、耐腐蚀、耐温度、耐冲击、减振降噪的功能,起到降低管道变形和提高管道使用寿命的作用。
    补偿器按是否能吸收管道内介质压力所产生的压力推力(盲板力),可分为无约束型波纹管补偿器和有约束型补偿器;按波纹管的位移型式,可分为轴向型补偿器、横向型补偿器、角向型补偿器及压力平衡型波纹管补偿器。
