您现在的位置：江苏耀宇新型管业有限公司 >> 2LQF6W型冷却器

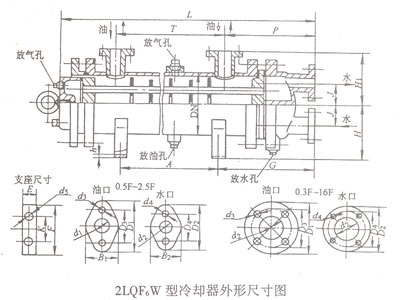

型号			A0.5F	A0.65F	A0.8F	A1.0F	A1.2F	A1.46F	A1.7F	A2.1F	A2.5F
换热面积/cm2			0.5	0.65	0.8	1.0	1.2	1.46	1.7	2.1	2.5
底部尺寸		A	345	470	595	440	565	690	460	610	760
		K	90	90	90	104	104	104	120	120	120
		h	5	5	5	5	5	5	5	5	5
		E	40	40	40	45	45	45	50	50	50
		F	140	140	140	160	160	160	180	180	180
		d5	11	11	11	14	14	14	14	14	14
简部尺寸		Dg	114	114	114	150	150	150	186	186	186
		H	115	115	115	140	140	140	165	165	165
		j	42	42	42	47	47	47	52	52	52
		H1	95	95	95	115	115	115	140	140	140
		L	614	739	859	762	887	1012	846	996	1146
		G	169	169	169	197	197	197	246	246	246
		P	162	162	162	190	190	190	226	226	226
		T	357	482	607	460	585	710	500	650	800
法兰尺寸			椭圆法兰
发兰联接	油	d1	25	25	25	32	32	32	40	40	40
		D1	90	90	90	100	100	100	118	118	118
		B1	64	64	64	72	72	72	85	85	85
		D3	65	65	65	75	75	75	90	90	90
		d3	11	11	11	11	11	11	14	14	14
	水	d2	20	20	20	25	25	25	32	32	32
		D2	80	80	80	90	90	90	100	100	100
		B2	45	45	45	64	64	64	72	72	72
		D4	55	55	55	65	65	65	75	75	75
		d4	11	11	11	11	11	11	11	11	11
质量/kg			30	33	36	47	51	54	60	70	76

型号			A3.0F	A3.6F	A4.3F	A5.0F	A6.0F	A7.2F	A8.5F	A10F	A12F	A14F	A16F
换热面积/cm2			3.0	3.6	4.3	5.0	6.0	7.2	8.5	10	12	14	16
底部尺寸		A	540	665	815	540	690	865	575	700	875	875	875
		K	140	140	140	170	170	170	230	230	230	230	230
		h	5	5	5	5	5	5	6	6	6	6	6
		E	55	55	55	60	60	60	65	65	65	65	65
		F	210	210	210	250	250	250	320	320	320	320	320
		d5	14	14	14	14	14	14	18	18	18	18	18
简部尺寸		Dg	219	219	219	245	245	245	325	325	325	325	325
		H	200	200	200	240	240	240	280	280	280	280	280
		j	85	85	85	95	95	95	105	105	105	105	105
		H1	200	200	200	240	240	240	280	280	280	280	280
		L	965	1090	1240	1022	1172	1347	1112	1237	1412	1412	1412
		G	270	270	270	307	307	307	332	332	332	332	332
		P	265	265	265	292	292	292	322	322	322	322	322
		T	565	690	840	570	720	895	590	715	890	890	890
法兰尺寸			圆形法兰
发兰联接	油	d1	50	50	50	65	65	65	80	80	80	80	80
		D1	160	160	160	180	180	180	195	195	195	195	195
		B1
		D3	125	125	125	145	145	145	160	160	160	160	160
		d3	18	18	18	18	18	18	8*ф18	8*ф18	8*ф18	8*ф18	8*ф18
	水	d2	40	40	40	50	50	50	65	65	65	65	65
		D2	145	145	145	160	160	160	180	180	180	180	180
		B2
		D4	110	110	110	125	125	125	145	145	145	145	145
		d4	18	18	18	18	18	18	18	18	18	18	18
质量/kg			110	119	130	145	161	176	215	231	250	260	270
