DD标准风门装置 |
|
|

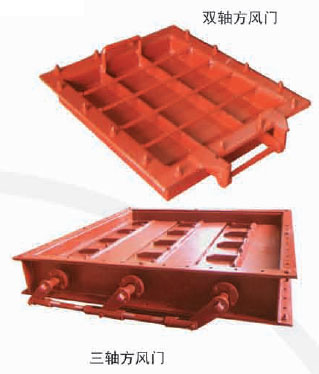

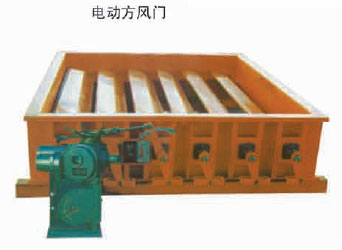

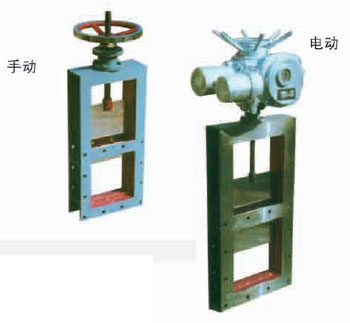

方风门有74DD铸造方风门及钢制方风门两种。用于电厂锅炉烟风系统中调节工质流量或直接截断工质流动，在系统中可起到调节及隔断双重作用。
74DD方风门采用原电力部74典道标准，叶片为铸造结构故高温时无变形挠曲，不会产生开关不灵，驱动力矩不足等故障；钢制方风门系74DD方风门的改进型，是我公司吸取国外先进技术设计制造的新型产品，由于74DD铸造型风门存在密封性差，叶片两端轴承很难保证同心，驱动力矩过大等原因，故可用钢制风门代替它。钢制风门的轴承采用球面万向型，密封件为可调节薄片型，故具有较小的驱动力矩及密封性高等特点。
以上两种风门的基本规格、外型、连接尺寸皆采用74DD中的有关尺寸。风门规格中的尺寸为管道外部截面尺寸，叶片长度L方向为水平面内尺寸相邻叶片平行启闭。方风门有单轴、双轴、三轴、四轴和五轴等五种方式，编制规格是300×300 2000×2400等66种。风门的位置允许水平布置和垂直布置，使用介质温度不得超过400℃。
方风门主轴前轴的轴承颈上，供装设蜗轮箱用。风门本体装设有保证档板全开时挡钉。风门本身均不带任何传动装置，可按需要选取。产品订货时，只需注明标准标号。 |
|
|

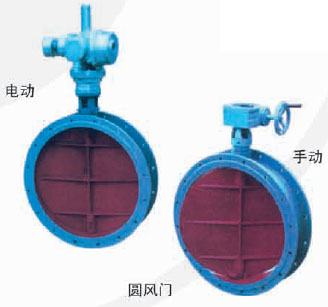

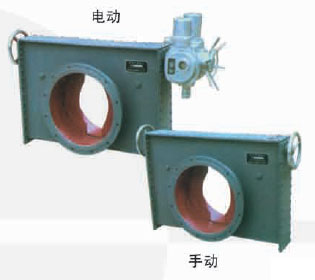

圆风门 |
|
|
用途：
本设备可作通风除尘管路双向启闭及调节设备，适用于冶金、矿山、水泥、化工、发电等行业的除尘及环境保护系统之中。
特点：
本设备钢板焊接、结构短、重量轻、结构简单、使用维修方便，电动可实现现场操作和远距离控制 |
|
|

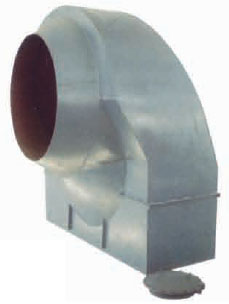

气动冷、热风隔绝门 |
|
|
1、概述
QGM型气动冷、热风隔绝门是锅炉的重要辅助设备，安装于火力发电厂锅炉冷、热风道上需要关断隔绝的场合，如：磨煤机进出口风道。该产品工作可靠、启闭灵活、密封严密，从根本上解决了已往隔绝门关闭不严，关闭时间过长的缺点，大大便利了设备的切换和停役检修，目前已广泛应用于全国各大电厂。
2、主要特点：
1）视用户现场情况可进行水平、垂直、立式等位置的安装使用。
2）门的启闭、锁紧采用连锁设计，便于计算机集中控制，为便于维修及特殊需要，亦可现场手控操作。
3）设备整体热处理，较大温差下不变形，采用新颖密封材料，封闭性能好，耐磨度高。
4）操作机构动作安全、快捷，能在20秒之内完成全部动作。采用优化设计，使热隔绝门在使用过程中减少导轨的积灰现象，降低了故障率，减轻了维修成本及维修人员的 劳动强度。
3、技术参数
1）型号：QGM-A（长）×（宽）×H（高）
注：A×B可以为矩形、圆形等各种规格的风道，由用户确定。
H风门厚度一般为500mm。
2）介质：冷、热风
3）设计温度：≤400℃
4）承受压力：≤11Kpa
5）启闭时间：＜15S
6）锁紧时间：＜4S
7）启闭动力源：压缩空气 0.5Mpa-0.8Mpa
4、供货范围
每台隔绝门包括本体1件。启动气缸1只，锁紧气缸2只，控制柜1只，1M长金属软管6根。
5、定货注意事项
1）风道 尺寸规格及布置型式
2）介质压力
3）工作温度
4）启闭时间
5）风门开启方向
6）特殊要求 |
|
|
关闭挡板风门系列 |
|
|
关闭挡板风门用于电厂烟风管路中作截流工质之用，它具有全开全关两个功能，使系统某一管路工质全部流通和关断，它具有起闭转动灵活，驱动力矩小，有较高的严密性和能承受较大的工作压力与工作温度。
风门启闭角度90度，启闭时间小于或等于45秒。用户在选用关闭档板风门时，应注意以下事项：
1.关闭档板风门规格中的宽或长是指风门框架的内边框的内边尺寸。宽度是与档板垂直方向的尺寸。
2.根据与风门相接管道的内边尺寸，选择风门规格中相同或相近的规格，单边允许最大错的位是50mm。
3.风门在管路布置中，应保持挡板轴在水平位置。
4.对系列中未包括的规格，根据用户要求，可进行特殊设计。
5.风门订货时，应提出使用工况参数。
a.最高工作压力（P）mmH2O.
b.最高工作温度（t）。
c.工作介质。
d.风门在管路中的用途及位置。
关闭档板风门现已形成系列规格，方便用户选用，规格如表。
供货范围：
风门本体及驱动装置。
调节挡板风门系列：
调节挡板风门用于烟风管路中作调节流量之用，当挡板在90°行程内开度变更时，通过管路中的工质流量也相应变更。风门调节特性优良，转动灵活。
用户在选用调节挡板风门时应注意以下几项
（1）调节挡板风门规格中的宽（W）和长(l)是指风门框架的内边尺寸，宽度是挡板轴垂直方向的尺寸，挡板风门高度（D）与叶片宽度有关，本系列的尺寸采用450mm。
（2）根据与调节挡板风门相接管道的内边尺寸选择风门，尽可能使两截面尺寸保持一致。
（3）风门在管道布置中，应保持挡板轴处于水平位置。
（4）本系列调节挡板不能截断管路工质的流动，故需与关闭挡板风门或隔绝门连用。
（5）对系列中未包括的规格，根据用户需要，可进行特殊设计
（6）调节挡板 风门定货时应提出使用工况参数。
1、最高工作压力（P）KPa
2、最高工作温度（T）℃
3、工作介质
4、风门在管路中的用途及位置
| |
